视色4SE成人午夜精品与常规淬火在加热方式、冷却方式、热影响区、变形量、适用范围、环保性及工艺控制等方面存在显著差异，具体分析如下：
1. 加热方式与速度
视色4SE成人午夜精品：

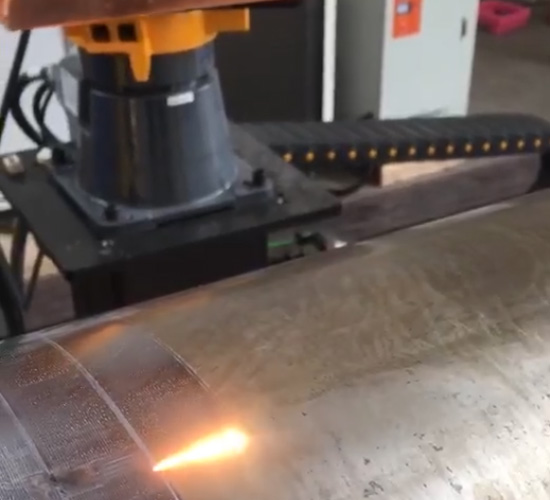

利用高能量密度激光束（如CO₂激光器、光纤激光器）聚焦在工件表面，通过非接触式快速加热（加热速度可达10⁵～10⁶℃/s），使表层温度瞬间升至相变点以上（奥氏体化），形成极细的奥氏体晶粒。
特点：加热时间极短（毫秒级），能量集中，仅作用于表层（通常0.3～2.0mm深），基体几乎不受热影响。
常规淬火：
通过火焰、感应线圈或炉内加热等方式整体或局部加热工件，加热速度较慢（通常需数秒至数分钟），温度分布相对均匀，但可能导致表层过热或晶粒粗大。
特点：加热时间长，能量传递效率较低，易引发工件整体热应力。
2. 冷却方式
视色4SE成人午夜精品：
激光束移开后，工件表层通过基体自身导热实现“自冷淬火”，冷却速度极快（可达10⁴～10⁶℃/s），直接形成高硬度马氏体组织，无需外部淬火介质。
特点：冷却均匀，无淬火裂纹风险，且表面形成残余压应力（可达400～800MPa），显著提高疲劳强度。
常规淬火：
依赖水、油或聚合物溶液等外部介质强制冷却，冷却速度受介质性质影响较大。
特点：冷却不均易导致变形或开裂，且需处理淬火介质污染问题。
3. 热影响区与变形量
视色4SE成人午夜精品：
热影响区极小（仅限表层），基体温度几乎不变，因此工件变形量极小（通常≤0.05mm），甚至无需后续磨削加工，可直接装配使用。
优势：适合处理精密零件、薄壁件或形状复杂工件（如齿轮、模具、轴类）。
常规淬火：
热影响区较大，工件整体受热膨胀收缩，易产生较大变形（通常需留磨削余量），甚至因热应力导致开裂。
局限：对工件尺寸精度和形状复杂度要求较高。
4. 适用范围
视色4SE成人午夜精品：
材料：适用于中高碳钢、合金钢、铸铁及预硬化塑料模具钢等。
零件类型：齿轮、模具、轴类、离合器、导轨等需局部强化或形状复杂的工件。
特殊场景：可处理盲孔、小槽、薄壁件等常规淬火难以实现的部位。
常规淬火：
材料：适用范围更广，但低碳钢需通过渗碳等预处理提高表面硬度。
零件类型：适合简单形状或对变形要求不高的工件（如大型齿轮、轴类）。
局限：难以实现局部精准硬化，且对薄壁件处理风险较高。
5. 环保性与成本
视色4SE成人午夜精品：
环保性：无需淬火介质，无油烟、废水排放，属于绿色制造技术。
成本：设备初期投资较高（激光器、数控系统等），但综合成本低（无需介质、减少废品率、缩短周期）。
效率：加工速度快（扫描速度可达米/分钟级），适合自动化生产。
常规淬火：
环保性：需处理淬火介质污染，可能产生有害气体。
成本：设备成本较低，但介质消耗、废品处理及后续加工成本较高。
效率：加工周期较长，依赖人工操作。
6. 工艺控制与质量
视色4SE成人午夜精品：
通过数控系统精确控制激光功率、光斑尺寸、扫描速度等参数，可实现硬化层深度、宽度及形状的精准调控（如点、线、面或复杂图案硬化）。
质量：表面硬度高（比常规淬火高15%～20%），耐磨性提升1～10倍，组织均匀细密。
常规淬火：
工艺参数控制依赖经验，硬化层深度和硬度均匀性较差，易出现软点或硬度梯度过大。
质量：表面硬度较低，耐磨性提升有限，且可能因淬火应力导致早期失效。
