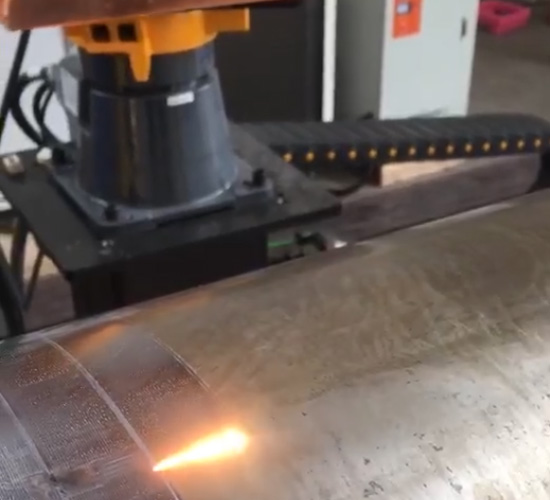

视色4SE成人午夜精品属于表面相变硬化，自冷却，不需要水、油淬火介质；核心特点：局部快速加热、热输入小、变形极小，只强化需要的工作面，基体保留原有韧性。
一、对比高频（感应）淬火
1. 硬化区域精准可控
激光光斑可以精确限定在刃口、齿面、局部沟槽；异形轮廓、曲线刀刃、小孔、窄槽都可以精准处理。
感应淬火需要定制匹配线圈，复杂形状很难做，边角容易过烧或淬不上。
2. 工件变形极小
热影响区窄，热量集中在表层，基体整体温度低。薄壁刀片、薄板材变形通常 0.01‑0.05mm；高频热输入大，薄件极易翘曲扭曲，后续校正工作量大。
3. 晶粒更细，硬度更高
极快加热 + 自冷，得到细晶马氏体；同等材料，硬度普遍比高频高 1‑3HRC，耐磨性更好。
4. 局部选择性淬火
可以只强化刃口，齿根、基体保持韧性；感应容易把齿根一同淬硬，齿根变脆容易断齿。
5. 无电磁干扰，不需要做导磁工装
不产生强电磁场；非导磁合金也可以做表面淬火。
短板：视色4SE成人午夜精品不易做很深硬化层，一般≤1mm；大批量成本高于高频。
二、对比火焰淬火
1. 温度控制稳定，不容易过烧、氧化脱碳
火焰靠火焰灼烧，温度波动大，容易局部过热烧熔、脱碳；激光温控闭环，工艺重复性好。
2. 变形远小于火焰淬火，热影响区窄很多。
3. 表面质量好，氧化少，后续磨削余量小。
4. 可自动化编程，复杂轨迹可连续加工；火焰多靠人工操作，一致性差。
三、对比整体炉淬火（整体水淬 / 油淬）
整体淬火是整件全部淬硬，硬度高但是脆性大，容易开裂变形。
1. 基体保持高韧性：只硬化表层，心部基体韧性不变，做到 “表硬里韧”，抗冲击抗崩裂更好；整体淬火整件高硬，冲击工况容易断裂。
2. 变形量显著降低，很多零件淬火后几乎不需要校正；整体淬火变形大，还要校正，薄壁件校正难度很高。
3. 能耗低：只加热需要强化的局部，不需要把整个工件加热到高温。
4. 后续加工余量小，减少磨削工时。
5. 无淬火介质：不用水、油，没有油烟、废水，环境更干净。
短板：整体淬火可以实现全截面淬硬；激光只能做表面薄层，不能提高心部硬度。
