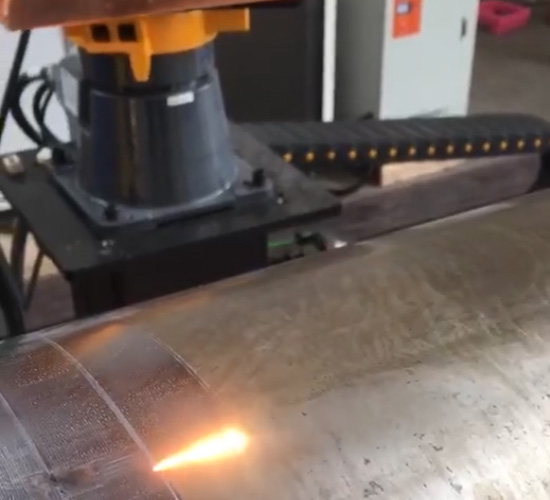

激光退火在显示技术中应用广泛，其核心在于通过高能量激光束实现材料表面局部加热与快速冷却，从而优化晶体结构、提升电学性能，并降低制造成本。以下从技术原理、应用场景及发展趋势三个维度展开介绍：
一、技术原理：非平衡热处理实现晶格修复
激光退火利用激光束的高能量密度（通常达数百kW/cm²至数MW/cm²），在极短时间内（纳秒至毫秒级）将材料表面加热至熔化或接近熔化状态，随后通过基底热传导或环境散热实现快速冷却。这一非平衡热处理过程具有以下特点：
超快加热与冷却：避免传统热退火中因长时间高温导致的杂质扩散和晶格缺陷扩散，减少热损伤。
局部定域处理：激光束可聚焦至微米级，实现三维空间内的精确加热，适用于复杂结构器件。
非平衡凝固：通过控制激光参数（如能量密度、脉冲宽度），可实现材料从液相到固相的快速转变，形成细晶或非晶结构，优化电学性能。
二、应用场景：低温多晶硅（LTPS）制造的核心工艺
激光退火在显示技术中的核心应用是制造低温多晶硅（LTPS）薄膜晶体管（TFT），其典型流程如下：
非晶硅（a-Si）薄膜沉积：在玻璃基板上沉积一层非晶硅薄膜。
准分子激光退火（ELA）：
原理：使用准分子激光器（如XeCl激光器，波长308nm）产生高能量紫外线脉冲，照射非晶硅薄膜表面。硅对紫外线的高吸收性使其表面迅速熔化（厚度约100-500nm），而玻璃基板因吸收少保持低温。
效果：熔化的硅层在快速冷却过程中发生再结晶，形成多晶硅（p-Si）结构。晶粒尺寸可达数百纳米至微米级，电子迁移率比非晶硅高2-3个数量级，显著提升TFT性能。
优势：
低温工艺：处理温度低于600℃，普通玻璃基板即可承受，降低制造成本。
高均匀性：通过光束整形技术（如线光束扫描），实现大面积均匀退火，适用于大尺寸面板制造。
高激活率：杂质离子在激光退火过程中被充分激活，电学性能接近理论极限。
LTPS TFT应用：
AMOLED显示：LTPS TFT作为驱动背板，实现高分辨率、高刷新率显示，广泛应用于智能手机、平板电脑和高端电视。
柔性显示：LTPS工艺与柔性基板（如聚酰亚胺）兼容，推动折叠屏、卷曲屏等创新产品发展。
微显示领域：LTPS技术用于VR/AR设备的微型显示屏，提升像素密度和响应速度。
三、发展趋势：技术迭代与新兴应用拓展
固体激光退火（SLA）技术：
原理：采用固态激光器（如Nd:YAG激光器）替代准分子激光器，通过光纤传输和光束整形实现均匀退火。
优势：
成本降低：无需特殊气体（如氙气），减少设备维护成本。
效率提升：激光频率更高（可达kHz级），单台设备产能提升60%以上。
显示质量优化：能量波动系数<0.1%，显著减少屏幕色差（Mura现象），提升良品率。
应用：维信诺等企业已将SLA技术应用于AMOLED量产线，推动大尺寸、柔性显示规模化生产。
蓝光半导体激光退火（BLDA）：
原理：利用连续波（CW）蓝光半导体激光器（波长450nm）对LTPS TFT掺杂多晶硅薄膜进行活化退火。
优势：
能耗降低：相比传统快速热退火（RTA），能耗减少30%以上。
设备紧凑：无需大型真空系统，减少产线占地面积。
性能提升：薄膜电阻降低至RTA处理的1/3，改善TFT通流能力。
应用：适用于G8及以上大尺寸基板制造，推动LTPS技术向更高世代线延伸。
超快激光退火：
原理：使用皮秒或飞秒级超短脉冲激光，实现非热相变退火，避免材料表面气化。
优势：
超浅结形成：掺杂深度可控制在纳米级，适用于超大规模集成电路（VLSI）制造。
晶格损伤修复：有效消除离子注入引起的晶格缺陷，提升器件可靠性。
应用：3D NAND闪存、功率器件（如MOSFET、IGBT）背面电极金属化等高端领域。
